超聲波流量計的測量原理

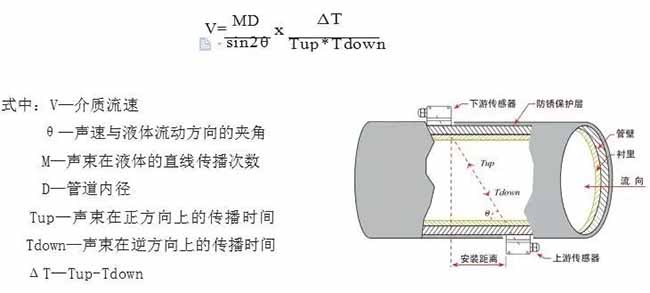

超聲波流量計是一種非接觸式流量計。工作原理是：超聲波在流體中傳播時其傳播速度要受到流體流速的影響，通過測量超聲波在流體中傳播速度可以檢測出流體的流速而換算出流量來。以使用*廣泛的時差法超聲波流量計為例，當超聲波在流體中傳播時順流方向超聲波的傳播速度會增大、逆流方向則減小，即同一傳播距離就有不同的傳播時間，再利用傳播速度之差與被測流體流速之關系求取流速而換算出流量。即當超聲波束在管道內水介質流動方向上的“上游傳感器”與“下流傳感器”之間傳播時，水的流動會使超聲波束的傳播時間相對于靜態傳播產生一個微小變化，并且這個傳播時間的變化與水的流速成正比，這就是時差式超聲波流量計的測量原理。其關系的理論表達式如下式：V=MD/sin2θ×△T/TupTdown

式中，M—為超聲波束在水中的直線傳播次數

θ—為超聲波束與水流動方向的夾角

Tup—為超聲波束在正方向上的傳播時間（由上游傳感器到下游傳感器間的傳播時間）

Tdown—為超聲波束在逆方向上的傳播時間（由下游傳感器到上游傳感器間的傳播時間）

△T=Tup—Tdown

超聲波流量計的特點

超聲波流量計基于微處理技術，大多采用集成電路及低電壓寬脈沖發射技術而設計的。在測量技術上，為取得更高的分辨率和更大的測量范圍，多使用0.1ns超高分辨率時間測量線路。它專門用于液體介質測量特別是水的測量。其顯著特點是：精度等級為±1.0%，可在不停產狀態下帶壓安裝，主機既可安裝于值控室還可輸出電流、脈沖等標準信號并可利用RS232或RS485接口通訊進行計量數據遠程傳送。另外該流量計具有高可靠性、低功耗、抗干擾、安裝維護方便等優點。

超聲波流量計的構造

超聲波流量計一般可分現場傳感器（即探頭），傳輸電纜，顯示主機三大部分。其傳感器有外夾式、插入式、法蘭式（即管段式），顯示主機分固定式、便攜式。

超聲波流量計測量點的確定

超聲波流量計需先選取一個適宜的測量點，然后把測量點的水管參數輸入流量計中，*后將傳感器（即探頭）安裝在水管上。

測量點的一般要求

超聲波流量計的測量點要求需在一定長度的直管段上，即選擇水流分布均勻的管段，以減少測量誤差。

測量點的選取原則

1）測量點宜選擇距上游（水流來方向）10倍管徑長度、距下游（水流去方向）5倍管徑長度的均勻直管段（即上、下游閥門在該長度以外，或水管的拐點在該長度之外）。

2）該直管段的材質要均勻無疤、裂痕以利于超聲波傳輸。

3）該直管段的內壁應無水垢（若略有水垢有條件時可用蒸汽或高壓水吹掃）。

4）該直管段要充滿水（無論垂直或水平管段）。
